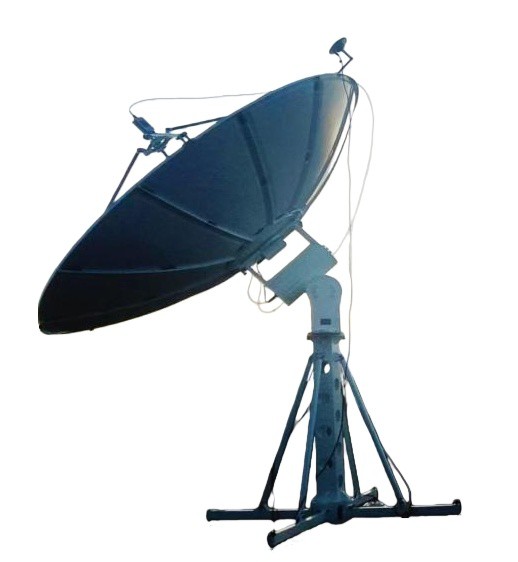

Antena Stasiun Bumi Penginderaan Jarak Jauh Pita L/X 2,4m

Antena stasiun bumi penginderaan jarak jauh pita 2.4m L/Xdigunakan untuk memperoleh target dan melacak satelit, menyediakan saluran RF yang baik untuk transmisi dan penerimaan sinyal satelit. Ini dapat memenuhi persyaratan pelacakan overhead.

Sistem servo antena portabel ringan dengan gain tinggi mencakup komponen umpan antena, struktur servo dan pelacakan, serta rangka pendukung. Modul antena mengadopsi antena parabola portabel yang dapat dirakit dengan cepat, dan servo mengadopsi alas X-Y. Perangkat transmisi sumbu X-Y mengadopsi "peredam sambungan modul+RV" untuk mencapai penyimpanan portabel dan konsumsi daya yang rendah. Rangka penyangga terbuat dari-bahan paduan aluminium berkekuatan tinggi.

Persyaratan teknisnya adalah ituAntena stasiun bumi penginderaan jarak jauh pita 2.4m L/Xharus mampu menerima sinyal L-band dan X-band.

Karena perbedaan frekuensi yang signifikan antara pita L-dan pita X-, serta penguatan tinggi yang diperlukan untuk pita X-, kami telah memanfaatkan pengalaman teknik perusahaan kami untuk menggunakan teknologi permukaan selektif frekuensi untuk memisahkan pita L{-dan pita X-, sehingga memungkinkan kedua pita beroperasi secara bersamaan.

Umpan pita L-dirancang sebagai struktur terpadu tunggal, dengan pusat fase diposisikan pada titik fokus paraboloid standar, membentuk antena paraboloid umpan maju. Umpan X-band adalah antena reflektor ganda Cassegrain standar. Reflektor sekunder menunjukkan selektivitas frekuensi, berfungsi sebagai "struktur buram" untuk pita X-, memungkinkan terjadinya refleksi, sementara itu menjadi "struktur transparan" untuk pita L-, memungkinkan gelombang elektromagnetik melewatinya tanpa halangan.

• Keuntungan tinggi
• Kerugian penyisipan rendah
• Isolasi tinggi
• X, Y alas

• Antena stasiun bumi penginderaan jarak jauh pita 2,4m L/X cocok untuk deteksi cuaca meteorologi.
• Antena ini dapat diaplikasikan di bidang kehutanan dan pertanian.
• Ini mendukung downlink data satelit observasi bumi.
• Hal ini juga berguna dalam eksplorasi sumber daya dan pengujian pertanian.

• Disertifikasi oleh Sistem Manajemen Mutu ISO 9001
• Beberapa paten penemuan dan model utilitas (misalnya, struktur penyambungan reflektor, algoritme penggerak{2}}interferensi rendah)
• Berhasil diterapkan dalam proyek domestik dan internasional
• Diekspor ke lebih dari 10 negara dan wilayah di Asia Tenggara dan Afrika, mendapatkan reputasi yang baik

• Dukungan Teknis yang Disesuaikan: Struktur dan sistem kontrol dapat disesuaikan sesuai dengan parameter orbit satelit dan persyaratan pita frekuensi yang berbeda;
• Jaminan Logistik Global: Mendukung angkutan laut, angkutan udara, dan transportasi multimoda, menyediakan layanan pengiriman-jarak terakhir;
• Respon Teknis 24/7: Mendukung commissioning jarak jauh, pemecahan masalah, dan layanan peningkatan.

1) Mengapa mempertimbangkan pemasangan XY di stasiun bumi penginderaan jauh 2,4 meter? Apa keunggulan utamanya?

• Performa pelacakan zenith luar biasa dan tidak ada titik buta
• Sederhanakan desain penggerak servo
• Struktur simetris, distribusi gravitasi seragam

2) Apa akurasi penunjuk dan pelacakan pada dudukan XY? Bisakah mereka memenuhi persyaratan?

Akurasi penunjuk dari pemasangan XY{0}}presisi tinggi dapat mencapai kurang dari atau sama dengan 0,01 derajat (RMS), dan akurasi pelacakan dapat mencapai kurang dari atau sama dengan 0,005 derajat (RMS) atau bahkan lebih tinggi. Ini sepenuhnya memenuhi persyaratan penerimaan data satelit penginderaan jauh. Kuncinya adalah memastikan bahwa algoritma sistem kontrol servo pemasok dipadukan secara mendalam dengan model pemasangan XY.

3) Bagaimana antena stasiun bumi penginderaan jauh pita 2,4m L/X mencapai penerimaan pita L dan X secara bersamaan?

Biasanya, desain sumber umpan frekuensi ganda diadopsi. Ada dua saluran penerima independen (struktur pandu gelombang) di dalam sumber umpan, masing-masing sesuai dengan frekuensi pita L dan X, dan desain yang dioptimalkan dilakukan pada antarmuka sumber umpan untuk meminimalkan interferensi timbal balik. Sinyal tersebut kemudian diproses melalui LNA dan downlink masing-masing.
